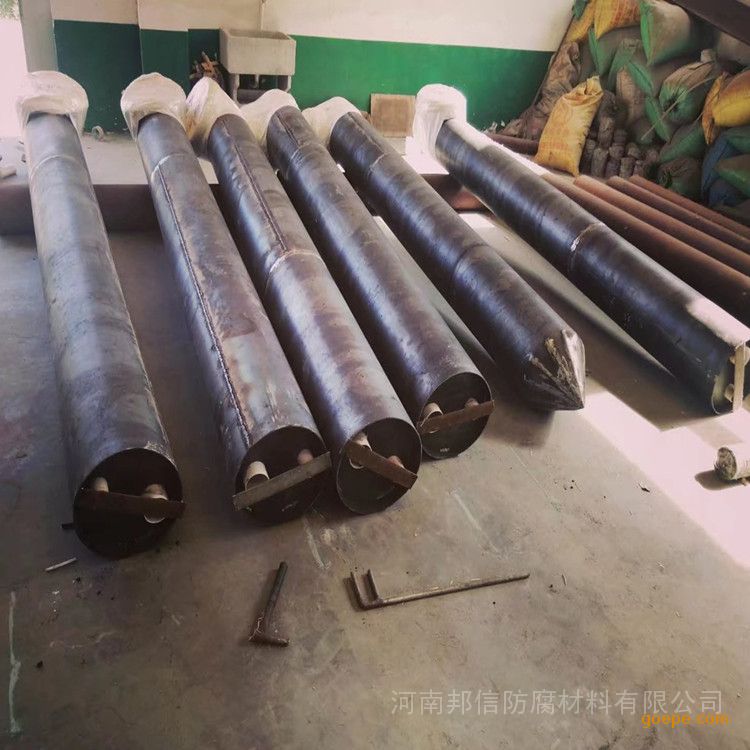

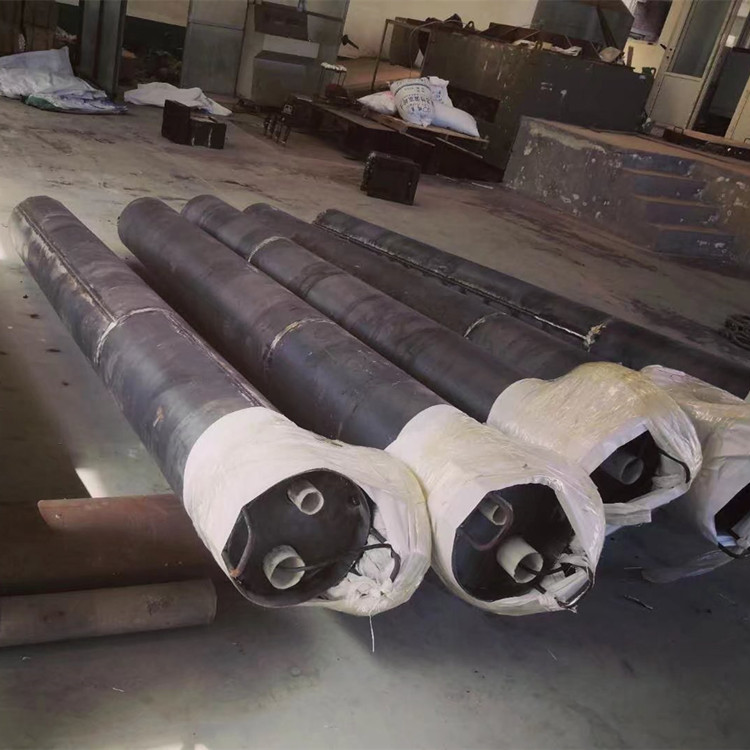

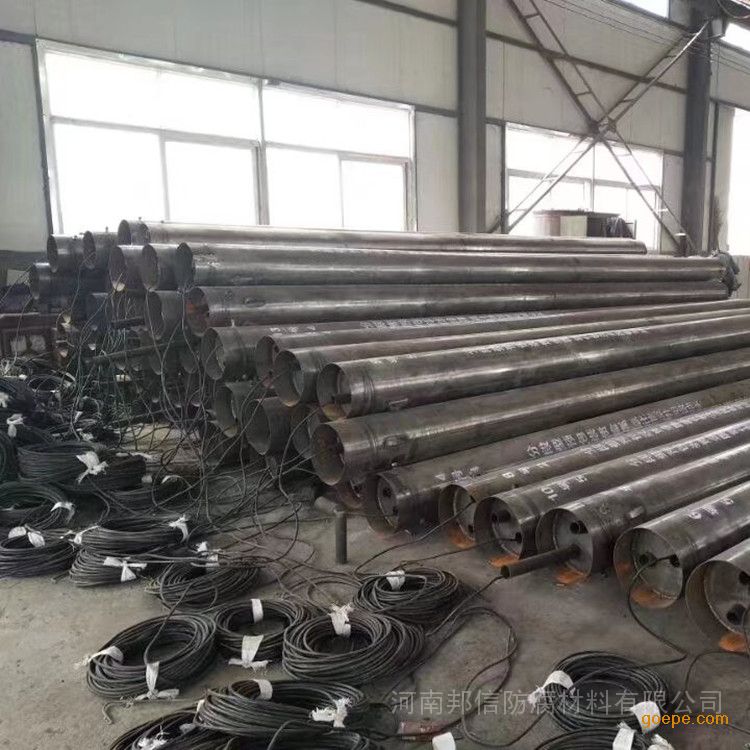

　　深井阳极是深度在15米以下的竖直阳极。主要用作地表狭小或地表土壤电阻率高的场合下的阴极保护系统阳极。采用深井阳极的优点之一是阳极距保护结构有一低昂的距离使保护电流分布更加均与，另外，也会减少对其他埋地金属的腐蚀干扰。深井阳极多采用硅铁阳极或混合氧化物筒状阳极，并用冶金焦炭或煅烧石油焦炭回填。

　　阳极井的尺寸

　　影响阳极接地电阻的主要因素是阳极井深度。深埋式地床根据深度不同可分为深井（20-40米）、中深井（50-100米）和深井（>100米）三种。考虑阳极井的直径时，应充分考虑到排气管（25毫米）、阳极以及电缆占据的空间。因此，阳极的直径一般不小于200毫米。直径小于200毫米时，应对阳极的安装进行严格的控制，输出电流大时，应增大阳极井的直径。

　　选址原则

　　1、深井阳极地床与被保护构筑物距离不小于80米。

　　2、地床不宜设在低洼处、死水区以及排水区。

　　3、地床应避免设在存在有害物质（碳氢化合物、重金属盐和 盐水等）污染的区域。

　　4、阳极井开口位置应高出洪水位。

　　5、土层厚、无石块，便于施工。

　　安装要求

　　1、阳极按产品性能指标验收，阳极与引出导线的接头的接头必须绝缘开必须绝缘良好，表面检查无缝隙，阳极表面应无明显缺陷。

　　2、按照产品说明书等进行装配。

　　3、按照图纸进行钻孔，一般钻孔为Ф500mm。

　　4、阳极体的电缆通过阳极体上的导气管引至防爆接线箱。

　　5、阳极的填充料要符合标准。

　　6、排气管选用全密度聚乙烯管。

　　回填料的电流密度

　　阳极井的尺寸不是随意确定的，它将受到一系列的因素影响。其中之一是回填料与土壤接触面上的电流密度。经验表明，对于回填料的电流密度要进行限制，其原因是：

　　1、阳极与土壤之间必须保持一定的湿度，由于电渗透效应，阴极保护电流试图将水分蒸干，其程度取决于土壤类型及电流密度。

　　2、阳极反应消耗水分产生气体，气体的集聚或阳极表面的干燥都会增大阳极的接地电阻。气体的产生量直接与电流密度有关。

　　3、在特殊情况下，阳极与土壤接触面温度会升高，这也加快了水分的蒸发速度，而温度又和电流密度、土壤导电性以及阳极尺寸有关。

　　回填料的选择，使用填料的目的是减小阳极的接地电阻、由于阳极的反应转移到填料上，减小了阳极的消耗、减小气阻、保持阳极井的形状。因此，回填料应具有低电阻、小粒径以及高密度是很重要的。回填料可分为两类，石油焦炭及冶金焦炭。建议采用石油焦炭，它是石油煅烧成的，具有良好的导电性和均匀性。建议将焦炭回填料用泵从井底部打入井中。
